齒輪生產中，合格率與一致性的差距往往源于淬火熱處理工藝的選擇。許多高合格率廠家的 “秘密”，正是用高頻淬火設備替代傳統(tǒng)火焰煤炭爐 —— 這不僅是技術升級，更是對齒輪性能穩(wěn)定性的根本保障，其差距體現(xiàn)在加熱精度、工藝可控性與質量穩(wěn)定性的全方位碾壓。
火焰煤炭爐（以焦炭、煤為燃料）通過明火直接加熱齒輪，其原理決定了難以克服的短板，直接拉低合格率：
加熱均勻性極差：煤炭燃燒的火焰溫度分布混亂（中心區(qū)可達 1000℃，邊緣區(qū)僅 600℃），齒輪不同部位受熱不均，同一齒輪的齒面硬度差常達 ±8-10HRC（合格標準需≤±2HRC）；
溫度無法量化：依賴工人肉眼觀察 “鋼材顏色” 判斷溫度（如 “櫻桃紅” 對應 800℃），誤差可達 ±100℃，導致部分齒過熱（晶粒粗大、韌性驟降）或欠熱（硬度不足、耐磨性差）；
冷卻時機滯后：從爐膛取出齒輪到噴水冷卻的過程中，溫度會自然下降 100-200℃，奧氏體化不充分，最終硬度達標率僅 70%-80%。
火焰煤炭爐燃燒時產生大量 CO?、H?O 和煙塵，齒輪在高溫下會發(fā)生：
某小廠數據顯示：火焰淬火的齒輪，因氧化脫碳導致的早期失效占比達 30%，而高頻淬火可降至 1% 以下。
煤炭質量（熱值波動）、爐溫分布（每次添煤后溫度驟升）、工人操作習慣（不同班次判斷標準不同）等因素，導致同一批次齒輪的性能差異極大：

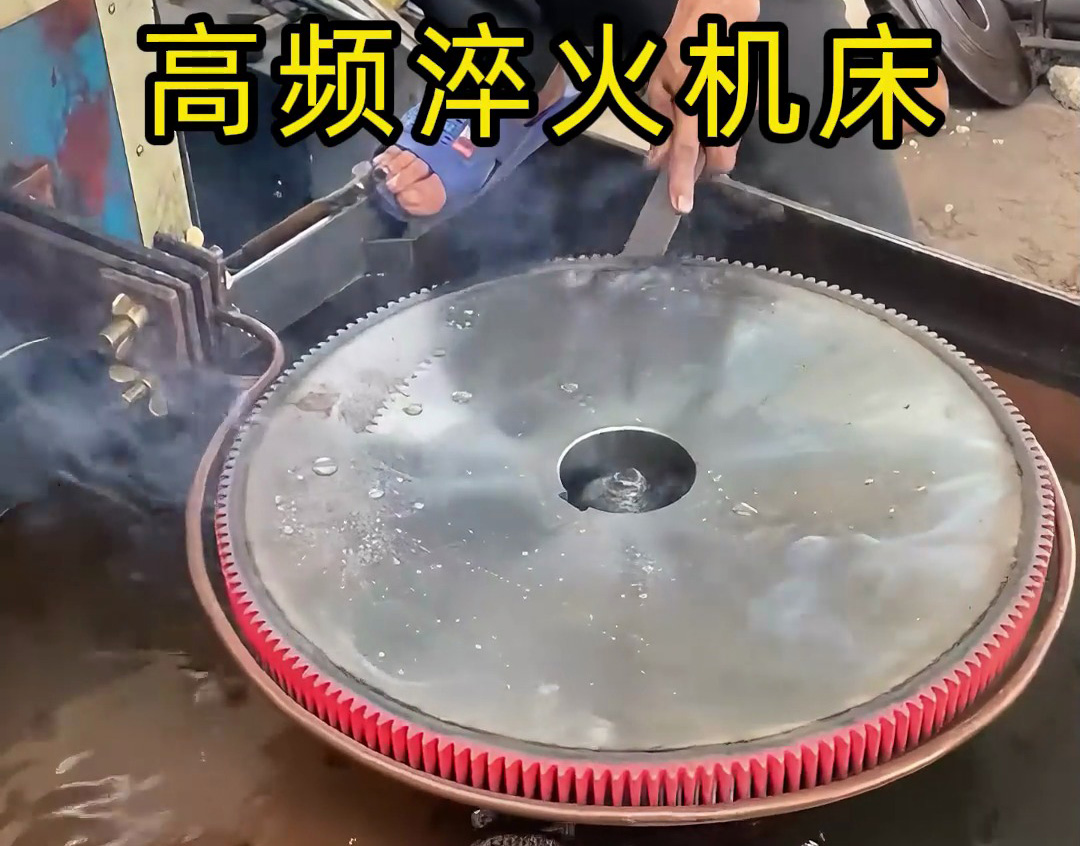

高頻淬火（頻率 30-100kHz）通過 “電磁感應加熱 + 精準控溫”，從根源上解決火焰爐的缺陷：
局部定向加熱：定制化感應線圈貼合齒輪齒面，僅加熱需淬火區(qū)域（齒面、齒根），非淬火區(qū)溫度≤300℃，避免整體過熱；
數字化控溫：通過 PLC 程序設定加熱溫度（如 860±5℃），紅外測溫實時反饋，功率自動調節(jié)（響應時間≤0.1 秒），同一齒輪各齒溫度差≤±5℃；
微秒級冷卻控制：加熱完成后 0.5 秒內自動啟動噴霧冷卻（壓力恒定 0.3MPa），確保馬氏體轉變充分，硬度偏差可控制在 ±1HRC 內。
高頻加熱時齒輪不與明火接觸，且可通入惰性氣體（如氮氣）保護，實現(xiàn)：
高頻淬火的參數（功率、時間、冷卻壓力）可存儲為程序，換班或換批次時直接調用，確保：
高頻淬火設備的初期投入（10-30 萬元）高于火焰爐（1-2 萬元），但長期收益顯著：
廢品率降低：按年產 10 萬件齒輪計算，高頻淬火可減少 2 萬件廢品（每件成本 50 元），年節(jié)省 100 萬元；
壽命延長：高頻淬火齒輪的疲勞壽命是火焰淬火的 2-3 倍，客戶退貨率降低 90%，品牌口碑提升；
人工成本下降：1 人可操作 3 臺高頻設備，替代 5-6 名火焰爐工人（需添煤、看火、搬運），年省人工費 20-30 萬元。
齒輪合格率與一致性的差距，本質是 “可控工藝” 與 “經驗依賴” 的較量。高頻淬火設備通過數字化、精準化的加熱方式，將齒輪熱處理從 “看天吃飯” 變?yōu)?“精準可控”—— 這就是優(yōu)秀廠家不愿外傳的 “秘密”。對于追求質量的齒輪廠而言，升級高頻淬火不是 “選擇”，而是 “生存必需”，畢竟在精密制造領域，“差不多” 的產品最終會被 “差很多” 的市場淘汰。
粵公網安備 44190002003728號
