利用高頻加熱設備對鋼管端頭進行局部加熱退火，能精準軟化端頭材質，為后續(xù)的熱軋縮口、封口等工藝提供理想的塑性基礎。這種局部熱處理方式不僅效率遠超整體退火，更能避免鋼管非加工區(qū)域的性能損耗，是鋼管深加工領域的高效解決方案。
鋼管（如無縫鋼管、焊接鋼管）在熱軋成型后，端頭常因冷作硬化或軋制應力導致硬度偏高、塑性不足，直接進行縮口（將端頭直徑縮?。┗蚍饪冢▽⒍祟^壓合密封）時，易出現(xiàn)以下問題：
端頭開裂（尤其是壁厚＞3mm 的鋼管，硬度過高導致塑性不足）；
縮口 / 封口后尺寸精度差（應力釋放不均勻導致變形）；
模具磨損快（硬度過高的鋼管對軋輥、模具沖擊力大）。
因此，需通過局部退火（僅加熱端頭 100-300mm 范圍）降低其硬度（如從 HRC25 降至 HRC15 以下），提升延伸率（從 15% 提升至 25% 以上），為后續(xù)工藝創(chuàng)造條件。
相比整體退火爐（需將整根鋼管加熱至 600-700℃），高頻加熱設備的局部加熱特性更適配鋼管端頭退火需求：
預處理：清理鋼管端頭油污、氧化皮，確保加熱均勻；
設備調試：根據(jù)鋼管規(guī)格（直徑、壁厚）設定參數(shù)（如直徑 50mm 鋼管：功率 30kW，溫度 650℃，加熱時間 40 秒）；

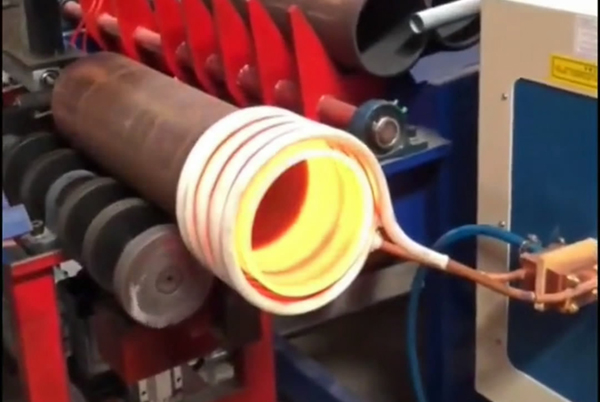

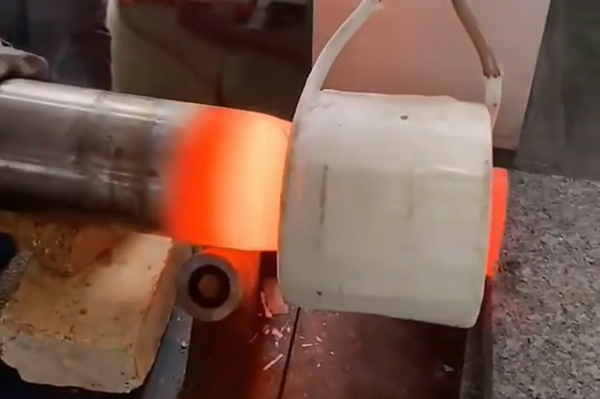

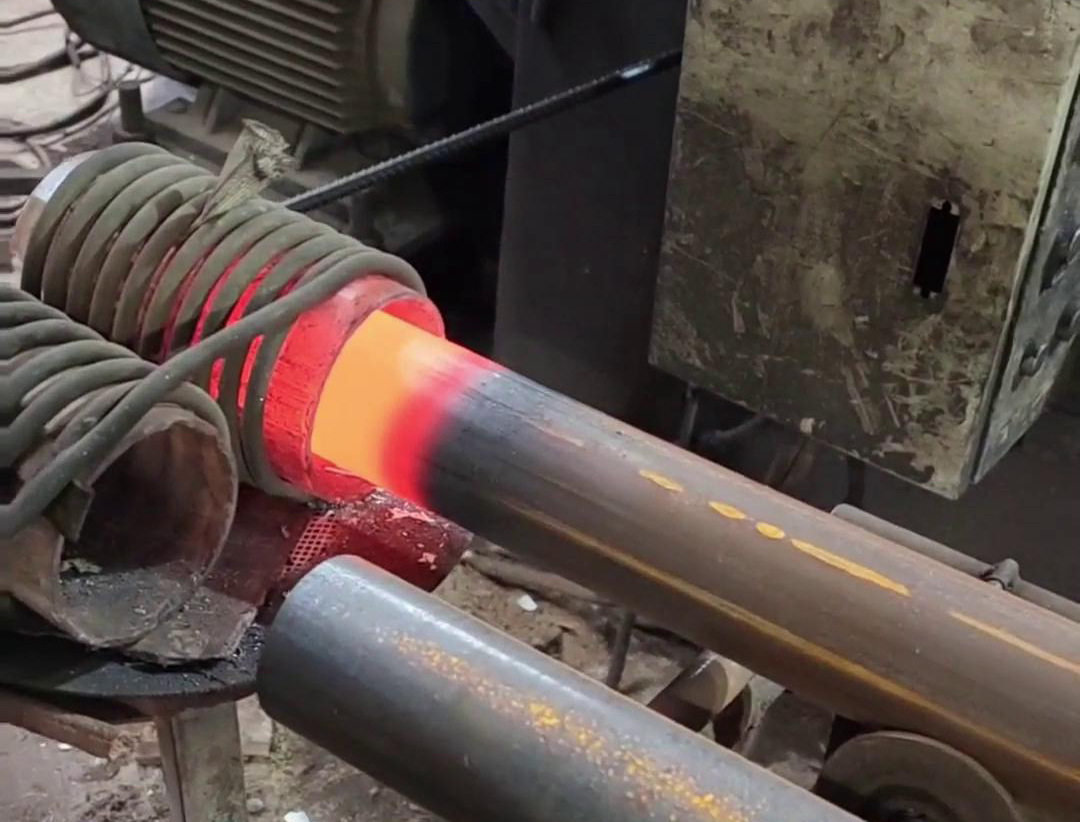

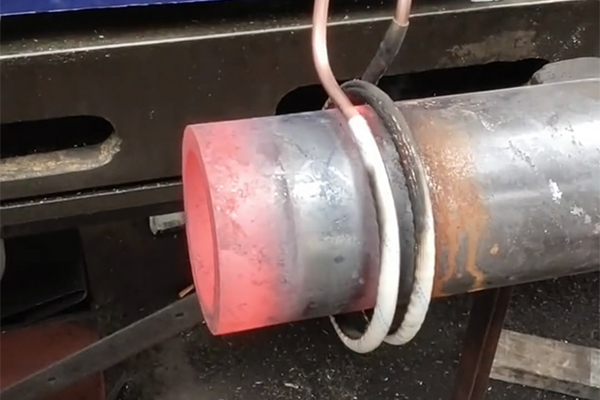

局部加熱：將鋼管端頭插入感應線圈，啟動設備，加熱至設定溫度后自動斷電；
緩冷退火：取出后用保溫棉包裹端頭，緩慢冷卻至室溫（避免快速冷卻導致的二次硬化）；
性能檢測：用硬度計檢測端頭硬度（達標后進入后續(xù)縮口 / 封口工序）。
高頻加熱設備為鋼管端頭局部退火提供了 “精準、高效、節(jié)能” 的解決方案 —— 通過聚焦加熱避免整體性能損耗，用快速升溫提升生產效率，以均勻控溫保障退火質量，最終為熱軋縮口、封口等工藝奠定穩(wěn)定的塑性基礎。無論是中小批量定制還是大規(guī)模流水線生產，這種局部熱處理方式都能顯著提升鋼管深加工的合格率與經濟性，成為鋼管加工企業(yè)的實用之選。
粵公網(wǎng)安備 44190002003728號
